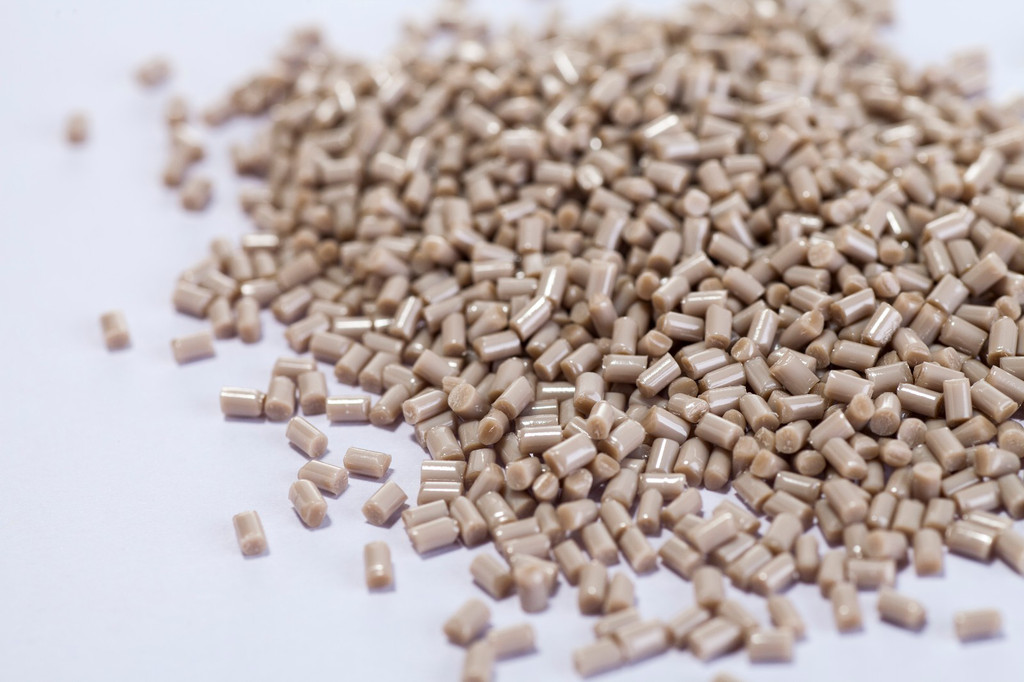

聚醚醚酮是指大分子主链由芳基、酮键和醚键组成的线性聚合物,它是目前可大批量生产的唯一的聚芳醚酮品种,英文名称为polyetherether ketone,简称PEEK,分子结构式为聚醚醚酮分子式结构
聚醚醚酮具有热固性塑料的耐热性、化学稳定性和热塑性塑料的成型加工性。聚醚醚酮还具有优异的耐热性。其热变形温度为160℃,当用20%~30%的玻璃纤维增强时,热变形温度可提高到280~300℃。聚醚醚酮的热稳定性良好,在空气中420℃。2h情况下失重仅为2%,500℃时为2.5%,500℃时才产生显著的热失重。聚醚醚酮的长期使用温度约为200℃,在此温度下,仍可保持较高的拉伸强度和弯曲模量,它还是一种非常坚固的材料,有优异的长期耐蠕变性和耐疲劳性能。
聚醚醚酮的电绝缘性能非常优异,体积电阻率约为10~10Ω·cm。它在高频范围内仍具有较小的介电常数和介电损耗。例如,在10Hz时,在室它的介电常数仅为3.2,介电损耗仅为0.02。
聚醚醚酮的化学稳定性也非常好,除浓硫酸外,几乎对任何化学试剂都非常稳定,即使在较高的温度下,仍能保持良好的化学稳定性。另外,它还具有极佳的耐热水性和耐蒸汽性。在200~250 ℃的蒸汽中可以长时间使用。
聚醚醚酮有很好的阻燃性,在通常的环境下很难燃烧,即使是燃烧,发烟量及有害气体的释放量也是很低的,甚至低于聚四氟乙烯等低发烟量的聚合物。此外.它还具有优良的耐辐射性。它对α射线、β射线、γ射线的抵抗能力是目前高分子材料中最好的。用它包覆的电线制品可耐1.1×10Gy的γ射线。
聚醚醚酮在熔点以上有良好的熔融流动性和热稳定性。因而具有热塑性塑料的典型成型加工性能,因此可用注塑、挤出、吹塑、层压等成型方法,还可纺丝、制膜。虽然聚醚醚酮熔融加工温度范围为360~400℃,但是由于它的热分解温度在520 ℃以上,因而它仍具有很宽的加工温度范围。
尽管聚醚醚酮的发展历史仅为短短的二十几年,但是由于它具有突出的耐热性、耐化学腐蚀性、耐辐射性以及高强度、易加工性,使得它目前已在核工业、化学工业、电子电器、机械仪表、汽车工业和宇航领域中得到了广泛的应用。尤其是作为耐热性能优异的热塑性树脂,它可用作高性能复合材料的基体材料。
改性
PEEK纯料的性能难以满足不同行业领域的不同需求,故在特种工作环境需要对PEEK进行改性,其主要手段有共混改性、共聚改性、复合增强改性、填实改性、纳米改性和表面改性等技术。通过改性可以增加PEEK的某方面性能,如耐磨性、冲击强度等,从而扩展了PEEK的应用范围,降低了材料的使用成本,改良了PEEK的加工性能。
PEEK成型温度
成型温度320度~390度??烘料温度:160~185/5H~8H。模具温度:140~180这种材料成型温度太高,对螺杆损伤比较严重,在设定螺杆转速时速度不能太快,注射压力在100~130MPa。注射速度:40~80。成型结束后应及时用PE蜡快速清洗螺杆,不能让PEEK的材料停留在螺杆。
PEEK加工温度范围
聚醚醚酮在熔点以上有良好的熔融流动性和热稳定性。因而具有热塑性塑料的典型成型加工性能,因此可用注塑、挤出、吹塑、层压等成型方法,还可纺丝、制膜。虽然聚醚醚酮熔融加工温度范围为360~400℃,但是由于它的热分解温度在520 ℃以上,因而它仍具有很宽的加工温度范围。
PEEK优异应用广泛
PEEK树脂最早在航空航天领域获得应用,替代铝和其他金属材料制造各种飞机零部件。汽车工业中由于PEEK树脂具有良好的耐摩擦性能和机械性能,作为制造发动机内罩的原材料,用其制造的轴承、垫片、密封件、离合器齿环等各种零部件在汽车的传动、刹车和空调系统中被广泛采用。
